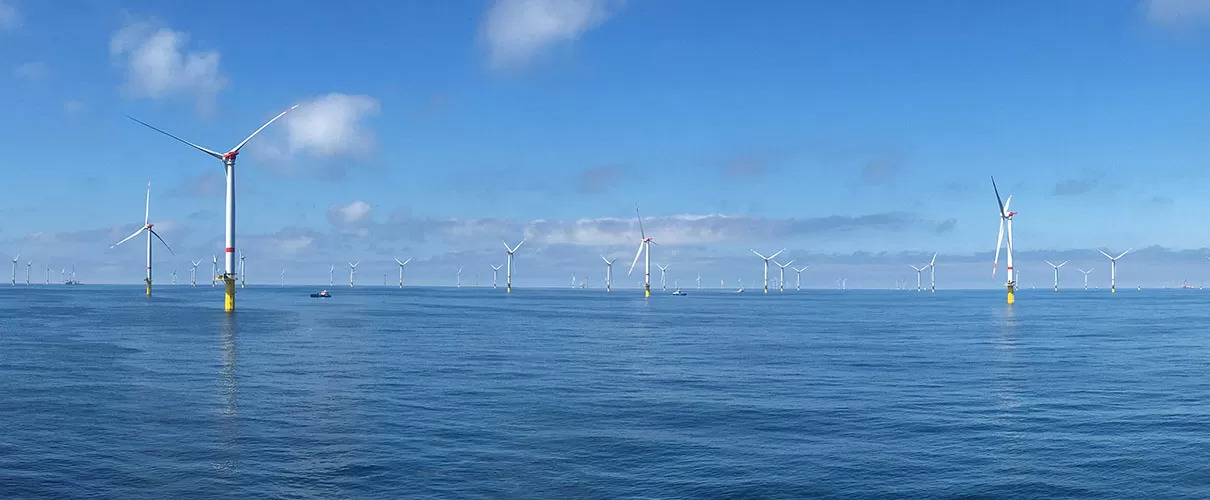

[ 产品应用 ] 风力发电

风力涡轮机解决方案

轮毂的转速测量

CE_582 绝对值编码器用于风轮转子的速度监测。产品拥有一个集成的速度监控，如果超过编程设定阈值，接口通信中的一个数据位就会被激活，控制器即可采取适当的操作。

变桨和偏航控制监测

通过调整桨叶的设置角度“桨距”，使风机适应不同风速。角度设置是连续调节，以实现最佳的能源发电。

电动变桨系统三个叶片分别装有独立的电动变桨距设备，每个桨叶采用一个带位置反馈的伺服电机进行单独调节，CE_582 绝对值编码器被安装在伺服电机输出轴上采集电机的转动角度。

液压变桨距系统是通过将油缸活塞杆的径向运动变为桨叶的圆周运动来实现的。LMRI46 系列直线位移传感器，其平滑坚固的设计可直接安装于液压缸内在高油压环境下进行位置测量 。可为液压变桨距系统提供桨叶精确的位置信息。

偏航控制系统是风力发电机组特有的伺服控制系统。主要实现以下功能：控制风机跟踪变化的风向，以保持机舱与风向一致；偏航作用导致机舱内部电缆发生缠绕时自动解除缠缆。

通过 SIL3 / PLe 认证集成安全功能的 CD_582 和 CD_75 绝对值编码器用于变桨和偏航的控制监测。通过光电码盘的机械位置记录测量角度，在对准确位置反馈的同时，也提供精确的速度反馈。测量值通过 PROFIsafe 协议通过 PROFINET 传输，或 openSAFETY 协议通过 Powerlink 传输。安全编码器是为在恶劣条件下使用多年而设计的，可以减少故障的发生率，从而降低维修成本和时间，保证风力发电机安全和可靠的运行。

发电机的转速监测

C_H802 和 C_H1102 绝对值编码器的空心轴孔径为 27mm 和 50mm，并且提供了广泛的输出接口。IS99 重载型增量编码器为盲孔锥形陶瓷轴承，绝缘强度 ≤ 2 kV，防护等级 IP67。可用于监测发电机的转速和转子的位置，具有高抗振动和抗冲击能力。
